銅箔フレキシブルバスバーコネクタ
製品説明
従来の硬質銅バスバーと比較して、銅箔フレキシブルバスバーコネクタの最大の特徴は、そのフレキシブルな導体構造にあります。
製品は、薄い銅箔を複数層積層し、拡散溶接または分子拡散プロセスによって単一の導体に形成されます。これにより、接続点が自由に曲がり、一定の範囲内の変位を補正することができます。
この構造は以下のものを効果的に吸収します。
設置誤差、熱膨張と熱収縮による変位、機器の動作振動、機械的衝撃荷重、長期疲労応力。-
これにより、接続点にかかるストレスが軽減され、システムの動作安定性が向上します。
アプリケーションの利点とエンジニアリング上の価値提案
システムのエネルギー効率の向上
分子レベルの溶接と超-高純度のおかげで、長期運用によりライン温度の上昇と電力損失が大幅に低減され、新エネルギー車の航続距離の延長と産業用電力網の損失削減に役立ちます。-
極度の空間圧縮
銅箔ラミネートバスバーの溶接 硬質銅バスバーに必要な大きな回転半径と比較して、フレキシブル コネクタは非常に小さい半径で 90 度または 180 度曲げることができるため、バッテリー パックや高電圧キャビネット用のスペースの最大 30% が直接解放されます。-
-ライフサイクル全体を通じてメンテナンスが不要
動的な柔軟性により、長期にわたる物理的振動によるボルトの緩みのリスクが排除され、エンド システムのアフターメンテナンス コスト全体が大幅に削減されます。{0}{1}

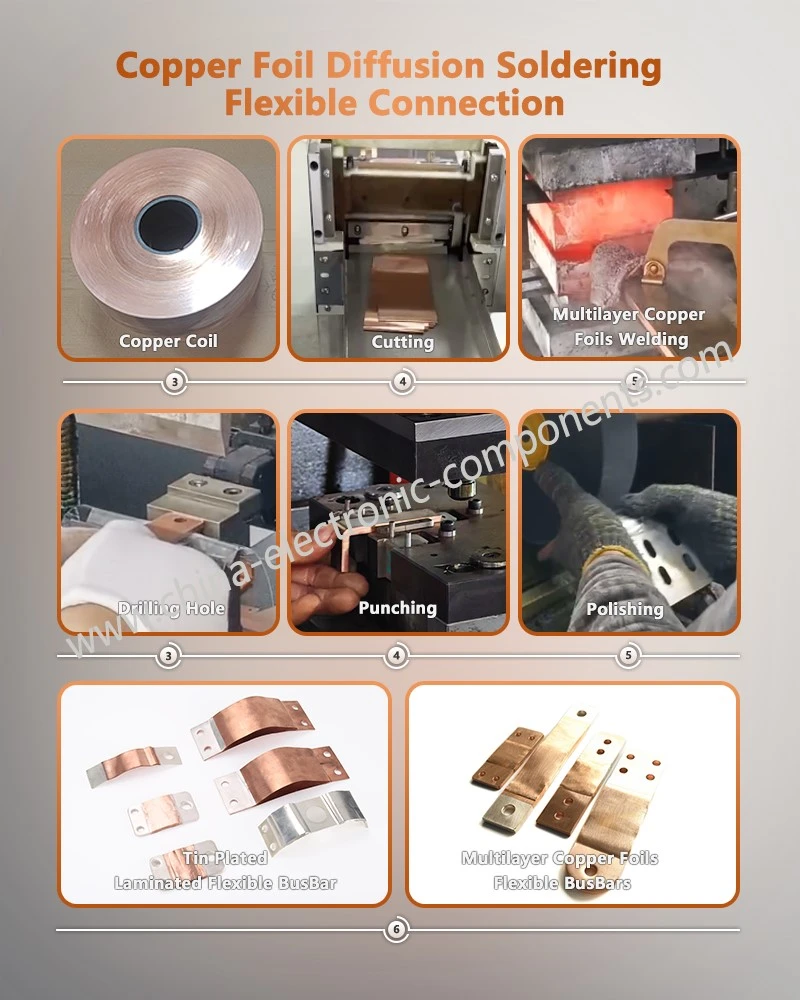

製造工程とメリット：製品の品質の下限を決める技術基盤
| ポリマー拡散溶接プロセス | これがフレキシブルコネクタ製造の「魂」です。従来のボルトの圧着やはんだ付けの代わりに、高温高圧下での拡散溶接を利用して、銅積層フレキシブル バスバーの接触面の原子が相互に拡散できるようにし、界面やはんだを使用せずに金属結合を実現します。このプロセスにより接触抵抗がなくなり、溶接部の引張強度は母材と同等となり、従来のプロセスに伴う大電流の温度上昇やはんだ溶けのリスクを完全に排除します。 |
| 高精度のスタンピングと曲げ- | CNC 精密スタンピング プレスと特殊な柔軟な曲げ治具を利用することで、各銅箔片の寸法の一貫性と曲げ半径での滑らかな移行が保証され、応力集中によって引き起こされる微小な亀裂が防止されます。- |
| カスタマイズされた表面処理生産ライン | ラックめっき、連続めっき、選択的局所めっき機能を備えています。新エネルギー用途向けに、環境に優しい錫めっき（耐食性があり、はんだ付けが容易）を提供しています。-高温{2}}および高圧-用途では、過酷な環境での長期信頼性を確保するために、ニッケルめっきや銀めっきも提供しています。- |
| プロセス全体にわたる柔軟な管理 | 私たちは、B2B 顧客のニーズの非標準的な性質を理解しています。-銅箔のスリット、積層、溶接、成形から絶縁コーティングに至るまで、当社はライン全体にわたるモジュール式の迅速な切り替えをサポートし、大規模生産の効率を犠牲にすることなく高度なカスタマイズされた製造を実現します。- |
材料と設計の利点: パラメータのスタッキングだけでなく、シナリオの適応性に焦点を当てる
マテリアルレベル
基板: T2 以上の純度の銅箔 (Cu 99.90% 以上) を使用し、高温溶接時の水素脆化を避けるために酸素含有量を 30ppm 以下に制御しています。-厚さの範囲: 0.05 ～ 0.5 mm-。箔が薄いほど柔軟性は向上しますが、溶接が難しくなります。弊社は0.1mm-レベルの多層積層溶接を専門としています。-
プラチナ選択ロジック:
裸銅 + パッシベーション: 乾燥した密閉環境 (低電圧開閉装置など) で使用されます。
錫メッキ: 汎用、コスト効率が高く、自動車用バッテリー パックに適しています（耐電解質腐食性）。-
ニッケルメッキ: 高温耐性 (250 度以上)、高温接続領域で使用-
銀メッキ: 充電パイル内など、極めて低い接触抵抗を必要とする大電流端子用-
設計レベル
私たちが提供するのは単なる描画処理ではありません。私たちは「設置性の高い設計」を提供します。
穴の直径とボルトのフィット感: さまざまなボルト グレード (8.8/10.9) の推奨トルクを提供し、ボルトがフォイルに押し付けられるのを防ぐために、銅スリーブ付きの事前ドリル穴も用意しています。-自由な形状: Z-、L-、U-、円弧-、偏心曲げ、さらには 3 次元のねじれたデザインも作成できます。-単一のピースは最長で 1.5 メートル (電化製品用) に達することもありますが、最短のものでもわずか 30 mm (バッテリー モジュール間のバランス接続用) です。
多層タップ設計: 電圧サンプリングまたはバランスラインリード用に同じフレキシブルコネクタから複数の分岐が分岐するため、追加のはんだ付けワイヤハーネスが不要になります。
お問い合わせ
新エネルギー車のバッテリー パック、エネルギー貯蔵システム、大規模電力機器のいずれを開発している場合でも、当社のエンジニアリング チームはワンストップでサービスを提供できます。{{1}フレキシブル積層銅バスバー現在の要件、設置スペース、構造要件に基づいて、設計の最適化、サンプル検証から量産までのソリューションを提供します。
