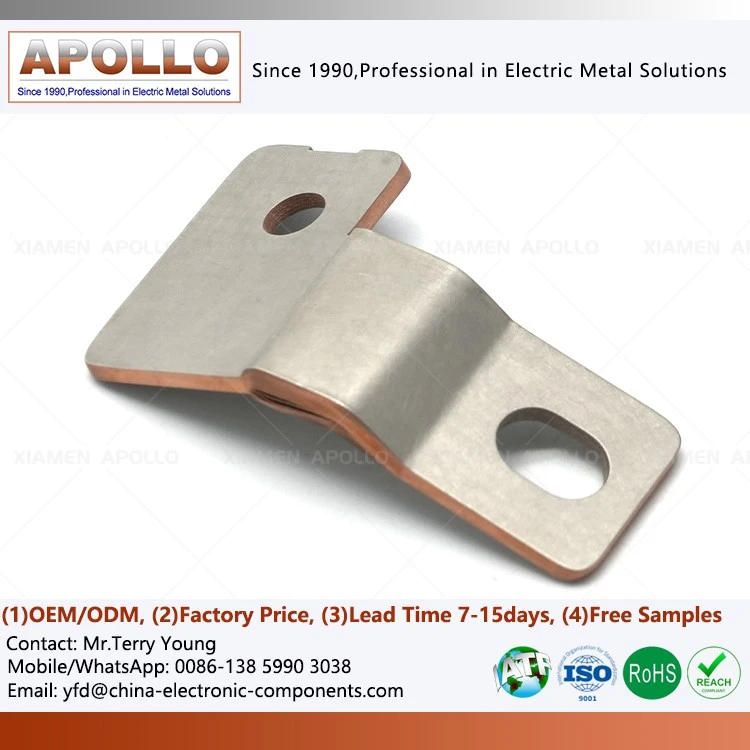

新エネルギー電池用銅箔積層フレキシブルバスバー
製品説明
新エネルギー電池用銅箔積層フレキシブルバスバーは、複数の導電層と絶縁層の複合構造を特徴とする設計コンセプトを採用しています。積層プロセスにより、導電性と絶縁性の機能が単一のユニットに統合され、安定した電流伝達と構造の柔軟性のバランスが実現されます。
典型的な構造コンポーネントには次のものがあります。
上部と下部の導電層: 高純度銅箔導体-
中間絶縁層: 高温耐性絶縁フィルムまたは加工複合材料-
局所的な溶接/圧着ゾーン: 端子またはバッテリータブ接続用
保護層 (オプション): 耐摩耗性、耐湿性、耐薬品性を強化します。
この構造設計により、バスバーは曲げ、ねじれ、振動などの条件下でも安定した電気的性能を維持すると同時に、接続点での応力集中を軽減できます。
アプリケーションの利点: 業界のシナリオに大きな力を与える
| 新エネルギー車用バッテリーモジュール | 電池パックの内部には多数の電池セルが近接して配置されています。新エネルギー車用のラミネートフレキシブルバスバーは、直列または並列セル構成のコネクタとして機能します。その柔軟性により、道路の凹凸による振動エネルギーを効果的に吸収し、セル端子を損傷から保護します。さらに、コンパクトな設計により内部スペースの利用率が最大化され、車両の航続距離が直接的に延長されます。 |
| エネルギー貯蔵システム | 大規模なコンテナ化されたエネルギー貯蔵ステーションでは、バッテリー クラスタの接続にインバータ用の積層銅バスバーが不可欠です。{0}これらは長距離導体の熱膨張と熱収縮を補償し、過度の応力による接続不良を防止し、エネルギー貯蔵システムの長期安定した動作を保証します。- |
| 電気機器および開閉装置 | 完全な開閉装置アセンブリ、密閉母線路システム、変圧器の低電圧側で使用されます。-これらの用途では、主に「伸縮継手」として機能します。大電流によって引き起こされる導体の熱膨張は顕著です。電気機器用積層コネクタはこの変位を効果的に吸収し、高価な電気機器を機械的ストレスによる損傷から保護します。 |
| 鉄道輸送および産業用可変周波数ドライブ (VFD) | 機関車のトラクションコンバーターや産業用 VFD では、銅箔ラミネートフレキシブルバスバーが IGBT パワーモジュールをコンデンサバンクに接続します。低インダクタンス特性により、電圧スパイクを低減し、電源コンポーネントを保護すると同時に、機関車の運転に特有の高振動環境にも耐えることができます。- |

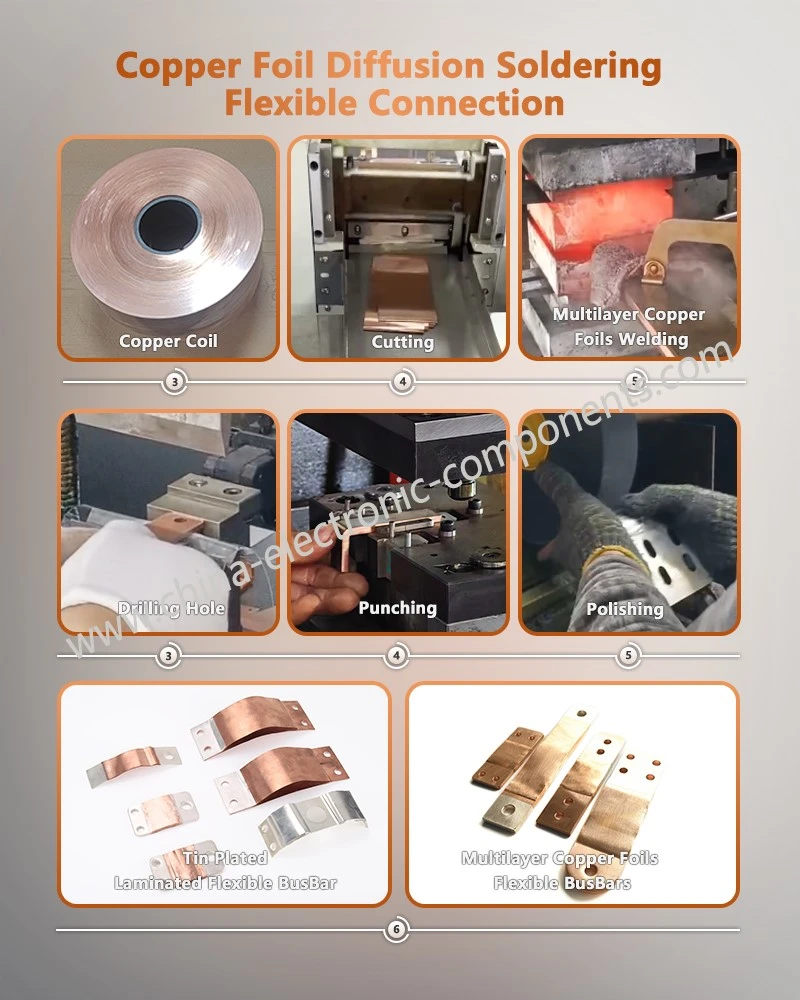

高度な製造上の利点とエンドツーエンドの生産プロセス{0}}{1}}
デジタル フォイル スタッキングとストレスフリー ブランキング-
-高精度の自動積層機を使用して、100 層を超える銅箔のエッジ位置合わせ公差がミクロン レベルで管理されています。ブランキング プロセスでは、高精度の CNC パンチングまたはコールド レーザー カットが利用され、-バリや破れのないエッジ-が得られます。これにより、後続の段階でバリが絶縁層に穴を開けることによって引き起こされる重大な電気的短絡のリスクが排除されます。
インテリジェントな分子拡散溶接
高出力の自動拡散溶接機が使用されており、各溶接サイクルの圧力、温度、時間プロファイルを正確に微調整する閉ループ制御システムを備えています。{{1}{2}銅原子は、箔材料の固有の特性を損なうことなく界面で完全な結晶のかみ合いを形成し、溶接部の剥離強度が基材の剥離強度と確実に一致するようにします。
3D成形と総合的な電気検査
-溶接後の端子は、精密金型を使用して二次レベリングと成形を受け、平面度が厳格な基準を満たしていることを確認します。出荷前に、すべてのユニットは 100% の高電圧絶縁（ハイポット）テスト、マイクロ-抵抗計の接触抵抗テスト、およびランダムな顕微鏡金属組織検査を受けており、内部に融着や微小なボイドが-存在する製品などの欠陥製品が世界市場に流通するのを効果的に防止しています。-
詳細のハイライト
ラミネート断面-
銅箔と誘電体層はしっかりと接着されており、明確で均一な界面が特徴です。
01
柔軟性
表面にしわや損傷を与えることなく、小さな半径の曲げやねじれに簡単に耐えます。-
02
終了の詳細
精密に設計された接続エリアにより、スムーズな移行と信頼性の高い構造的完全性が保証されます。{0}
03
表面仕上げ
絶縁層は滑らかで完璧で、端はしっかりと密閉されています。{0}}
04
梱包と保護
-静電気防止、変形防止-を施したパッケージにより、製品は完璧な状態で届きます。
05
お問い合わせ
新エネルギー電池システムにおける重要な導電性相互接続コンポーネントとして、銅箔フレキシブルコネクタ変圧器部品その価値は、単に導電率だけでなく、システム構造の最適化、熱応力管理、長期信頼性を包括的に強化する能力からも得られます。-
新エネルギー車やエネルギー貯蔵システムに取り組むエンジニアリング チームにとって、システムの安全性と一貫性を確保するには、安定したプロセス制御とエンジニアリング グレードの製造能力を備えたサプライ チェーン パートナーを選択することが重要です。{0}
人気ラベル: 新エネルギー電池用銅箔積層フレキシブルバスバー、中国新エネルギー電池メーカー、サプライヤー、工場用銅箔積層フレキシブルバスバー
