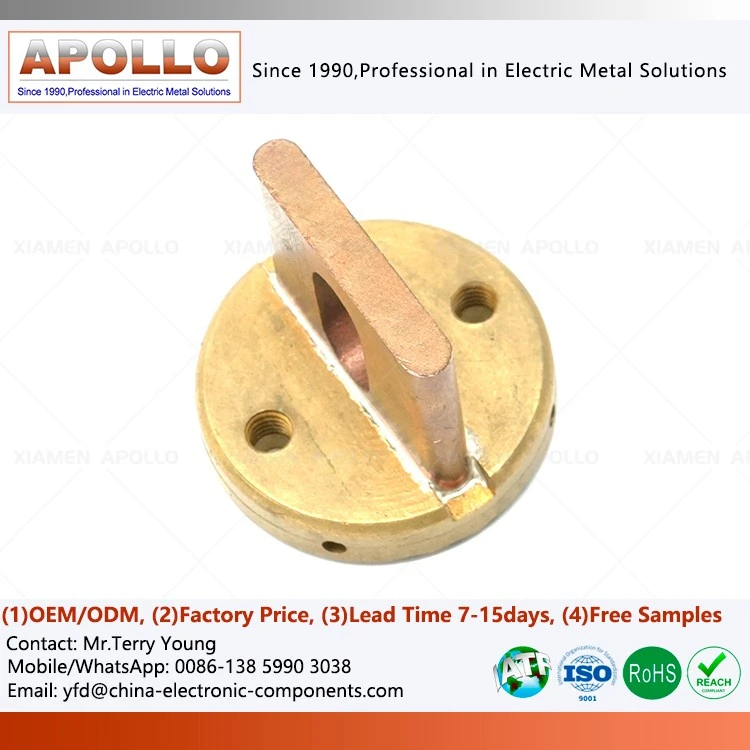

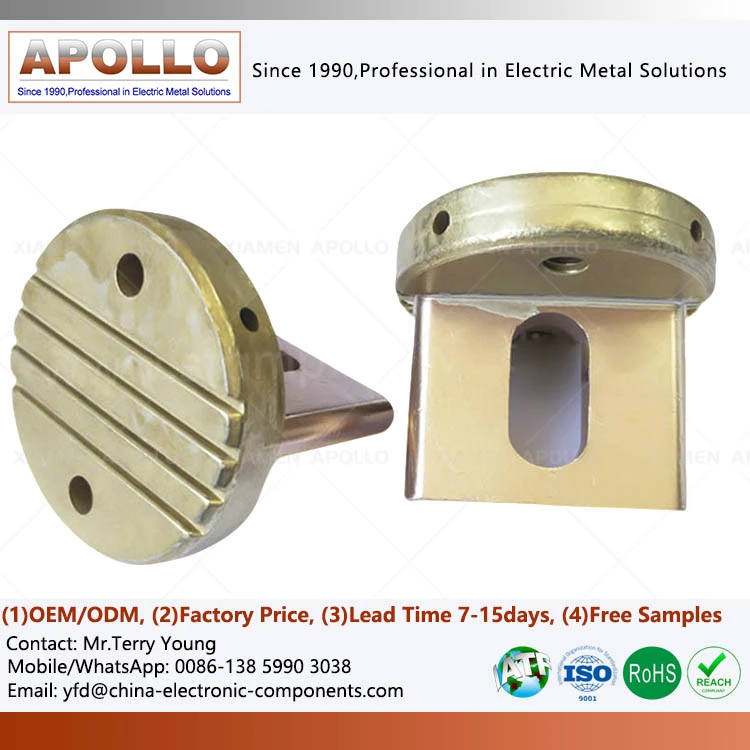

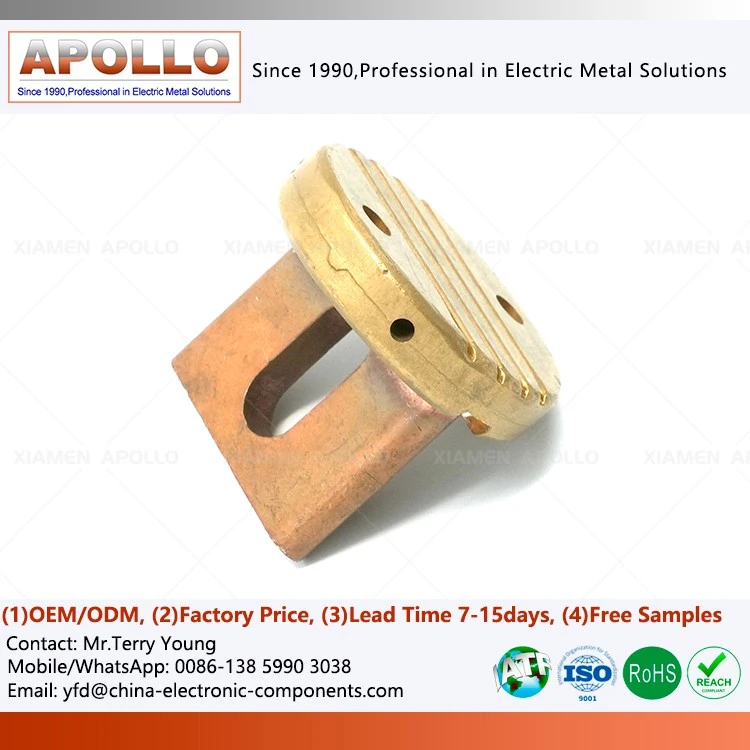

高速角型ヒューズブレード
ハイスピード角ボディヒューズブレードとは？
高速角型ボディ ヒューズ ブレードは、産業用半導体保護リンクおよび太陽光発電 DC 配電システム内の重要な通電導体として機能し、急速な障害遮断サイクル下での正確な熱的および機械的安定性が必要です。高度な金属冷間プレス、ホットパンチ、CNC 加工ラインを備えた直接供給メーカーとして運営されている当社は、低電圧および高電圧の送電インフラ向けに調整された真鍮キャップと銅ブレード アセンブリを大量に供給しています。当社のエンジニアリング能力は、カスタム幾何学的構成、統合された銀ろう付け、および厳格な寸法検証をサポートし、世界的な販売代理店の顧客の厳しい電気試験要件を満たします。

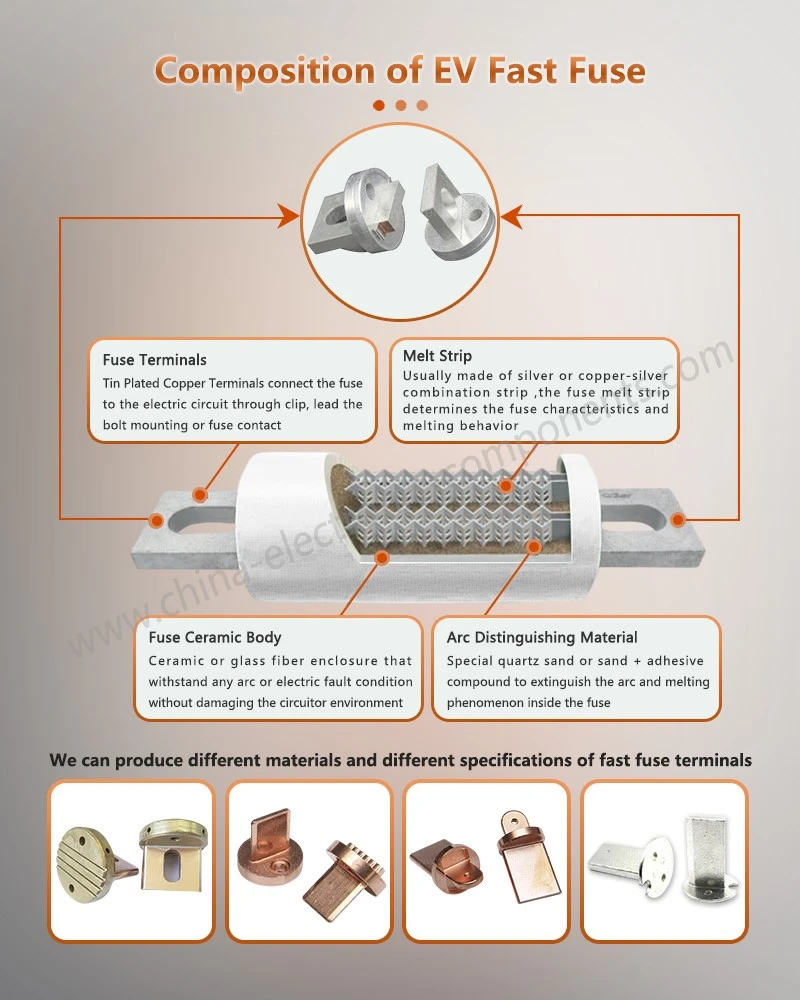

低電圧用ナイフブレードヒューズリンクの材料選択と接合設計
T2Y2 銅ブレード
プライマリ ブレード セクションには T2Y2 銅が使用されており、導電性と通電能力が設計上の重要な考慮事項です。-この材料は、定義された正方形の本体ヒューズ ブレードの形状を製造するために使用される精密成形および機械加工作業に適しています。{4}}
H65 真鍮キャップ
キャップ部分は H65 真鍮から製造でき、キャップの形状に成形性、機械的強度、機械加工性の実用的な組み合わせを提供します。
銀-ろう付け接続
銅製のブレードと真鍮製のキャップは銀ろう付けで接合されています。接合部の準備、ろう付け温度、位置決め、ろう付け後の検査は、完成したアセンブリに直接影響します。-

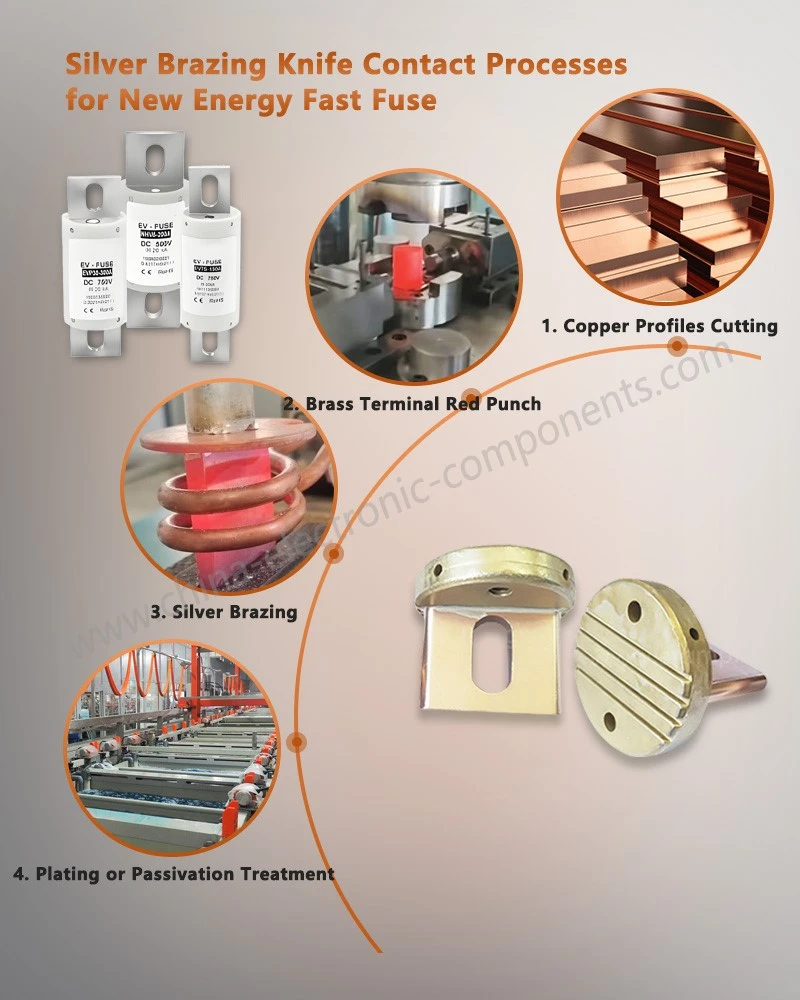

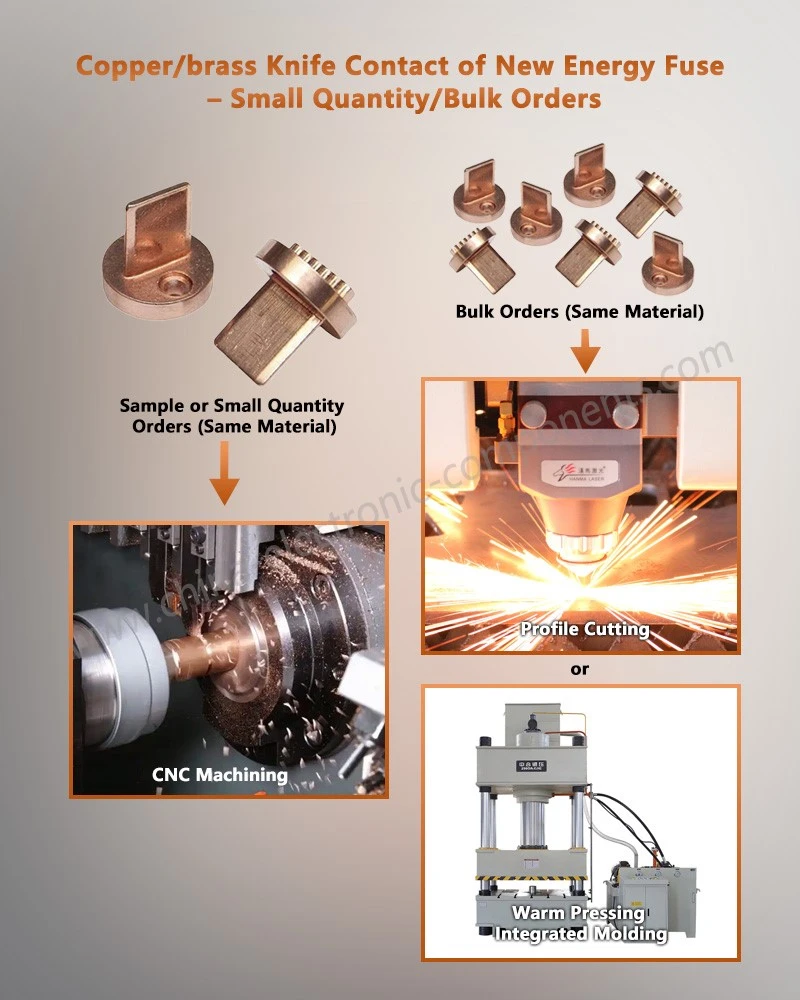

ナイフコンタクト付きヒューズリンクの製造工程
順送金型スタンピング
- マルチステーション順送ダイを利用した高速機械スタンピング プレスは、生の T2Y2 銅ストリップ コイルをバリのない正確なヒューズ ブレード プロファイルに変換します。自動化された供給メカニズムにより、一貫したピッチ制御が保証され、材料の無駄を最小限に抑えながら、大量の卸売注文に対して高い日次生産能力を実現します。
熱間パンチングおよび鍛造
より厚い構造セクションには、制御されたホットパンチングおよび鍛造操作が行われ、グレインフロー構造が最適化されます。この機械的作用により、高応力電流経路に沿った引張強度が強化され、密閉されたヒューズ本体内の突然の熱膨張が発生した際の構造変形が防止されます。
精密CNC加工
二次加工には、高精度 CNC フライスおよびターニング センターが含まれ、特殊な角型ボディのヒューズ キャップおよび補助接点端子に必要な複雑な取り付けスロット、正確な端子穴、および正確な外径を製造します。
自動銀ろう付け
T2Y2 銅ブレードへの H65 真鍮キャップの組み立ては、自動誘導加熱と高温の銀合金フィラー金属に依存します。このプロセスにより、電気抵抗の低い冶金的結合が形成され、大電流伝送時の局所的なホットスポットが防止されます。
ヒューズ リンク ブレードに関するよくある質問
ブレード ヒューズ ブロック リンクの製造にはどのような材料が使用されていますか?
+
-
これらのヒューズ ブレードは主に、通電ブレードに高導電性の T2Y2 銅、端子キャップに H65 真鍮を使用し、高強度の銀ろう合金を使用して接合され、電気抵抗が低く抑えられています。{0}
真鍮のキャップは銅のブレードにどのように接合されていますか?
+
-
H65 真鍮キャップと T2Y2 銅ブレードは自動誘導銀ろう付けによって接合され、180 MPa を超えるせん断強度を持つ金属結合を形成し、厳しい熱的および機械的衝撃に耐えます。
高速ヒューズ接点の標準的な導電率はどれくらいですか?{0}}
+
-
ヒューズブレードに使用されている T2Y2 銅材料は、98% IACS を超える導電率定格を備えており、連続電流が流れているときの電力損失を最小限に抑え、動作温度を低下させます。
これらのヒューズブレードはカスタム寸法に合わせて製造できますか?
+
-
はい、完全な OEM および ODM カスタマイズ サービスをご利用いただけます。製造では、カスタムの長さ、厚さ寸法、穴の直径、取り付けスロットの構成について、お客様が提供する設計図面に適応します。
卸売注文の標準的な最小注文数量はいくらですか?
+
-
標準の最小注文数量はバッチあたり 1,000 個から始まり、試験運用、計画された一括注文、および世界的な電気部品販売業者の大量生産要件に対応します。
お問い合わせ
のサプライチェーンを保護する高速角型ヒューズブレード工場直接価格と厳格なエンジニアリング基準を備えています。無料のサンプル テストをリクエストしたり、カスタム ツールのスケジュールを確認したり、詳細な量の見積もりのために独自の図面を提出したりするには、今すぐ当社の技術営業部門にお問い合わせください。
