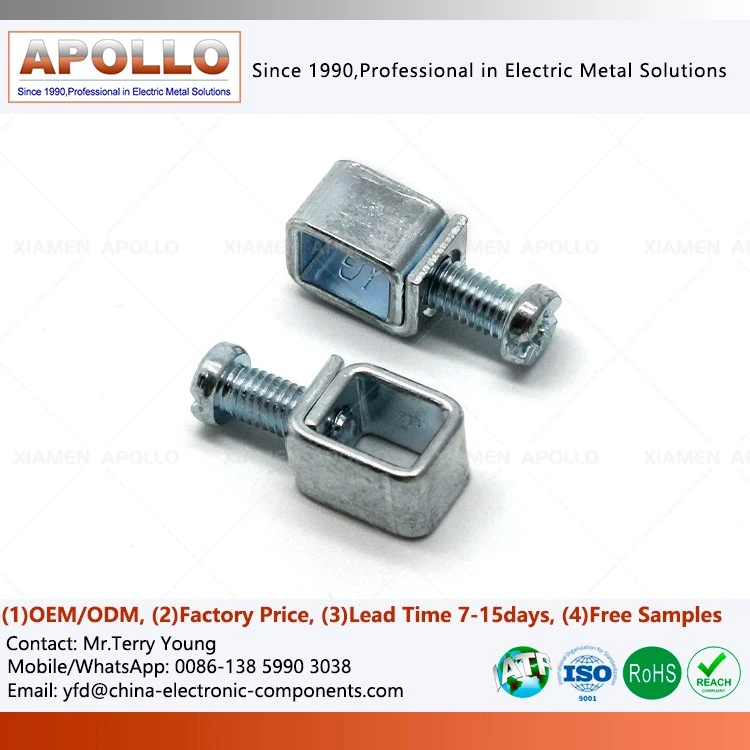

MCB Screw Terminal Electrical Cage Terminal

MCB ネジ端子電気ケージ端子

MCB ネジ端子電気ケージ端子は、外部導体を低電圧電気機器に接続するために使用される精密金属部品です。-これは、事前に組み立てられたネジとケージ端子で構成されており、機械的な締め付けによってワイヤと機器の導電端子の間に信頼性の高い接続を確立します。-これらのネジ端子ケージは、低電圧電気製品の重要な内部部品として、小型サーキットブレーカ (MCB)、モールドケースサーキットブレーカ (MCCB)、壁スイッチ、配線スイッチ、光起電力ヒューズ、リレー、電気制御機器、配電保護装置などの機器に広く使用されています。コンパクトな設計にもかかわらず、電流伝送、機械的固定、接続の長期信頼性の確保などの重要な機能を実行します。-高品質のネジ端子ケージは、接触抵抗を効果的に低減し、接続の安定性を高め、長期使用時の電気機器の安全性を確保します。-

お問い合わせを送る

製品説明

MCB ネジ端子電気ケージ端子は、低電圧電気接続用に設計された精密金属部品です。-彼らの核となる価値は、以下を提供することにあります。

ワイヤと機器端子間の信頼性の高い機械的固定
安定した電流伝導経路
長期にわたる-耐振動性-接続性
迅速な組み立てとメンテナンスの容易さ
自動化された製造要件との互換性

従来のシングルナット接続と比較して、事前に組み立てられたケージ端子はネジと端子ケージを事前に結合するため、顧客の部品管理が効果的に軽減され、組み立て効率が向上し、部品の欠落に伴う生産リスクが最小限に抑えられます。-

アプリケーションの利点: 広大な市場における完全なシナリオ適応性-

スマートホームおよび壁スイッチ

高電力ソケットと調光スイッチの配線の安全性を強化します。-

産業用低電圧サーキットブレーカー（MCB/MCCB）-

ケージクランプねじ端子は、高密度、大電流の回路遮断と、DIN- レール配電ボックス内の安全な接続をサポートします。-

新エネルギー太陽光発電 (PV) およびエネルギー貯蔵システム

ネジ付きワイヤクランプ端子-PV ヒューズや DC 切断スイッチが必要な環境など、温度変動が大きい高電圧環境に適しています。

MCB Screw Terminal Electrical Cage Terminal Application scenarios

詳細ショーケース: 目に見えるエンジニアリング品質

端子本体内装仕上げ

内部接触面は滑らかできれいで、バリや傷がなく、スムーズなワイヤ挿入と最適な接触が保証されます。一部の仕様には内壁に横溝が付いています。これらにより、ネジを締めたときのワイヤに対するグリップ力が向上し、緩みに対する抵抗力がさらに高まります。

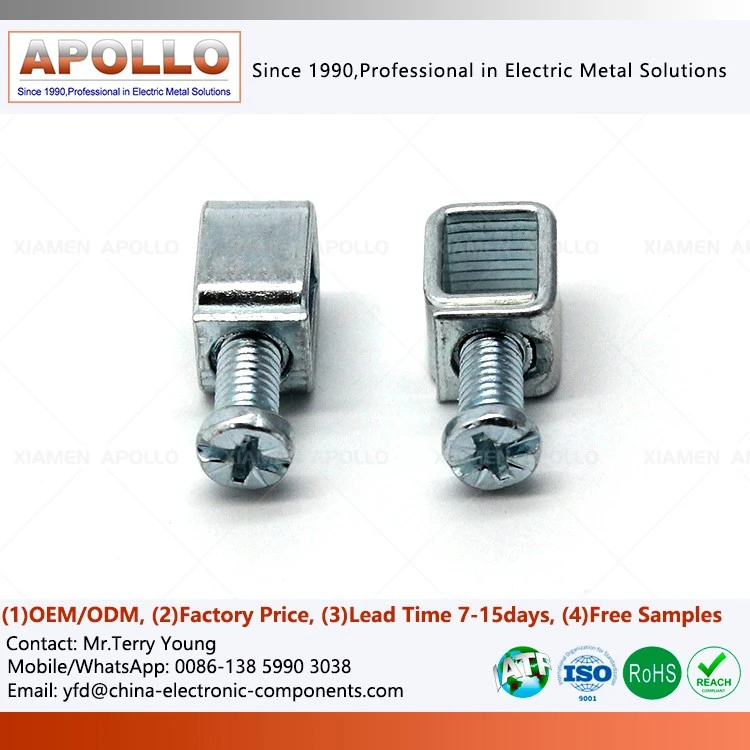

ネジ頭の刻印

ネジの頭には仕様 (M4、M5 など) とトルク基準値が明確に刻印されているため、現場担当者が部品をすばやく識別して正しい締め付け力を適用できるようになります。-

糸の品質

ねじ転造によって製造されたねじは完全かつ適切に形成されており、ねじの損傷や欠落がなく、組み立て済みのねじクランプ端子本体のねじ穴に最適にフィットします。{{1}ねじの「ゴー/ノーゴー」ゲージは、寸法準拠を確保するためのバッチサンプリングに使用されます。-

めっきの均一性

プレフィットネジ端子クランプ本体の錫またはニッケルメッキとネジの亜鉛メッキは均一かつ一貫しており、母材の露出、剥離、腐食はありません。{0}塩水噴霧試験の結果は、関連するすべての基準を満たしています。

組み立て前のセキュリティ-

事前に組み立てられたネジと一体型ネジクランプ端子本体は、通常の取り扱いや輸送中はしっかりと固定されたままですが、お客様は電線挿入時にネジを簡単に緩めることができます。{0}}

MCB Screw Terminal Electrical Cage Terminal Details Show

エンジニアリングの観点: よくある質問

組み立て済みのネジが配送中に緩むことはありますか?{0}}

いいえ。組み立て前の段階では、初期予圧を適用し、ネジのセルフロック特性と材料の弾性変形を利用してネジがフレーム内にしっかりと固定されるようにします。-厳格な振動および落下テストにより、ネジが勝手に抜けたり外れたりしないことが確認されており、製品は箱から出してすぐに使用できることが保証されています。

長期にわたる高電流負荷により、端子フレームが変形したり緩んだりすることはありますか?{0}}-

熱応力は、材料の選択と構造設計の両方で完全に考慮されています。許容温度上昇範囲内でフレームが塑性変形しないように、降伏強度の高い銅合金を使用しています。さらに、緩み止めネジの設計により、熱膨張係数の違いが補償され、一定の接触圧力が維持されます。

サーキットブレーカーハウジングの特定の空間的制約に基づいて設計をカスタマイズできますか?

絶対に。当社の強力な金型開発チームと機械設計チームにより、非標準寸法、特定のトルク要件、特定の導体仕様に合わせてカスタマイズされた事前組み立てソリューションを、包括的なサンプルテストレポートとともに提供できます。{{1}{2}}

Production Process of MCB Screw Terminal Electrical Cage Terminal

お問い合わせ

MCB、MCCB、PV 保護デバイス、または産業用電気製品を開発している場合、当社は次のことを提供できます。亜鉛メッキケージ端子お客様の構造設計と用途の要件に合わせたソリューションを提供し、エンジニアリングの専門知識を活用して製品の信頼性を高め、安定した大量の納品を保証します。{0}}
