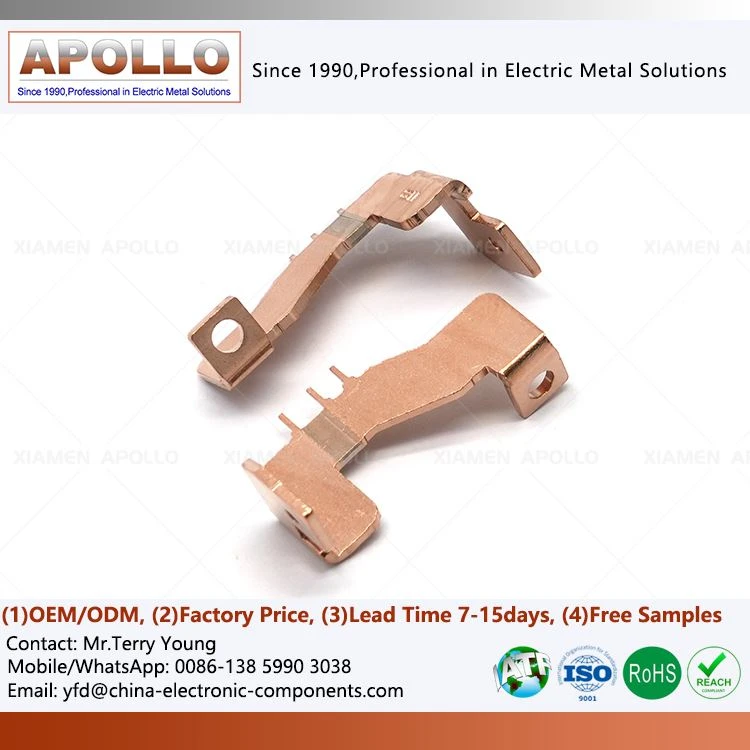

リレー用EBWマンガニンシャント
製品説明
新エネルギー電力システム内のリレー用途では、EBW リレー用マンガニンシャントは磁気ラッチリレーのコアサンプリング要素として、電子ビームレーザー溶接とその後の精密スタンピングを使用して銅とマンガン銅のストリップを統合します。銅端子とマンガン銅検出セクションの複合構造により、高い電流容量とマイクロオーム電流の正確なサンプリングの両方が保証され、リレーの磁気ラッチ制御と過電流保護に安定した信頼性の高い信号基盤が提供されます。-
主なセールスポイント
異種金属結合
マンガニンシャント抵抗器のスポット溶接では、真空電子ビーム溶接を使用し、銅とマンガンの界面に冶金学的溶融層を形成します。サードパーティ製のはんだを使用しなくても、材料ソースから接続の信頼性が保証されます。-
低温係数
リンク リレーのマンガニン電流シャント コンポーネントの温度係数は 50ppm 未満で、動作温度範囲全体にわたって抵抗ドリフトを制御できるため、広範囲のサンプリング精度が保証されます。-
統合された構造設計

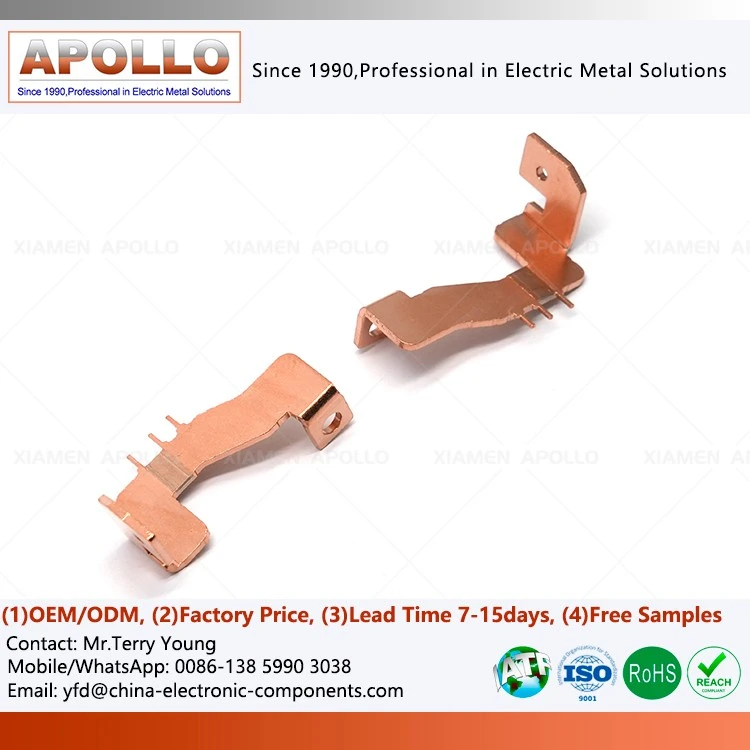

電子メーター用の 30A の Ebw マンガニン シャントは、リレー固定スプリングと一体成形されているため、独立した部品と組み立て手順が削減され、システムの接触抵抗の不確実性が低くなります。
製品詳細と特長
複合基材は導電性領域とサンプリング領域を正確に区別するために分割されています。溶接界面は非-電流集中領域-に配置されており、動作中の溶接シームへの過剰な熱負荷を防ぎます。
E ビーム溶接シャント統合複合基板を使用して加工されたこの製品は、磁気ラッチ リレーの限られた内部キャビティ スペースに完全に適合する階段状の 3 次元構造に曲げられており、デバイス全体のサイズが最適化され、小型化および統合されたリレー設計のトレンドに適応しています。-
ラッチング リレー用磁気シャントの専用の構造設計基準に基づいて、位置決めピンは精密に切断されており、ピンの直角度と寸法精度は自動 SMT はんだ付けプロセスと手動挿入アセンブリ プロセスの両方の要件を満たしています。{0}
単相マンガニン ラッチング リレーの長期実稼働用の保護設計: 表面は原材料の元の色を保ち、空気酸化を防ぐために不動態化されています。長期間の通電動作においても絶縁酸化皮膜が生成せず、安定した導電性接点性能を維持します。-
業界での応用事例
磁気ラッチリレー
シャントはエネルギー貯蔵充放電回路のリアルタイムの電流取得を担当し、リレーと連携して回路導通保護を完了し、エネルギー貯蔵システムの充放電電力を安定して制御します。{0}
新エネルギー車用高電圧配電ボックス-
EBW マンガン銅シャントからのサンプリング データを利用して、高電圧回路の過電流遮断が実現され、車両の高電圧システムの安全な動作が保証されます。-
住宅用エネルギー貯蔵パワーモジュール
電子メーター用の 30A の Ebw マンガニン シャントは、バッテリー クラスターの出力電流を正確に監視し、磁気ラッチ リレーと連携してバッテリー障害回路を迅速に分離します。
太陽光発電結合ボックス制御モジュール
ラッチング リレー マンガニン電流シャント コンポーネントは分岐動作電流を収集し、太陽光発電システムの電力監視と障害分岐位置の正確なデータ サポートを提供します。
お問い合わせ
磁気ラッチリレープロジェクトでカスタマイズされたリレーが必要な場合は、リレー用EBWマンガニンシャント高電流容量とマイクロオーム サンプリングのバランスを取る必要がある場合、またはリレーの金属コンポーネントのセット全体の共同設計スキームの評価が必要な場合は、メールまたは WhatsApp で技術チームにお問い合わせください。{0}お客様のシステム要件に基づいた正確なエンジニアリングソリューションを提供します。
