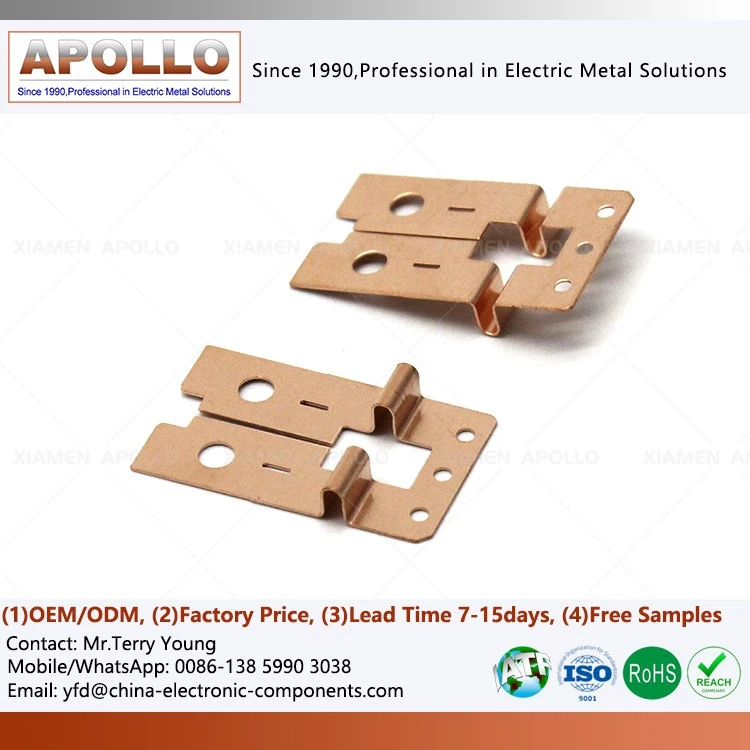

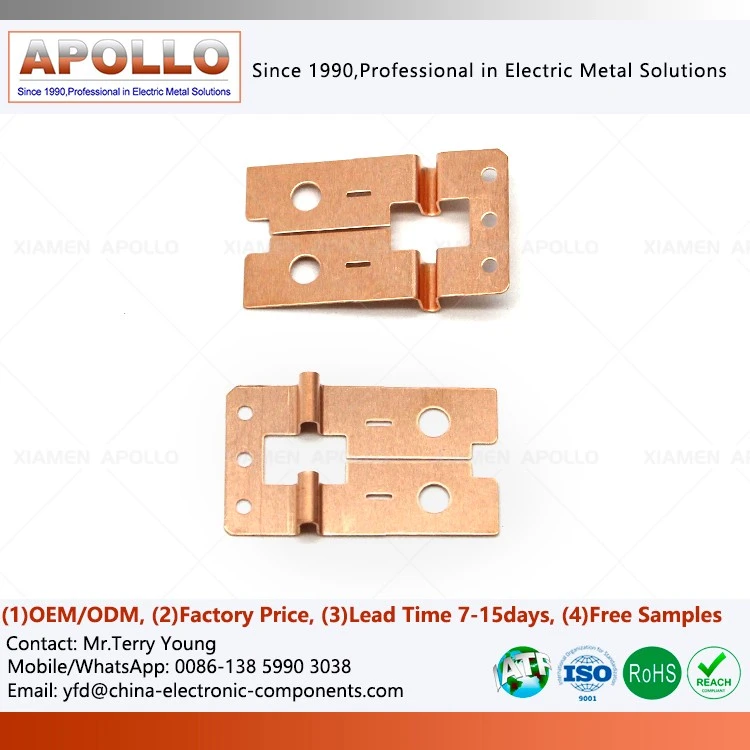

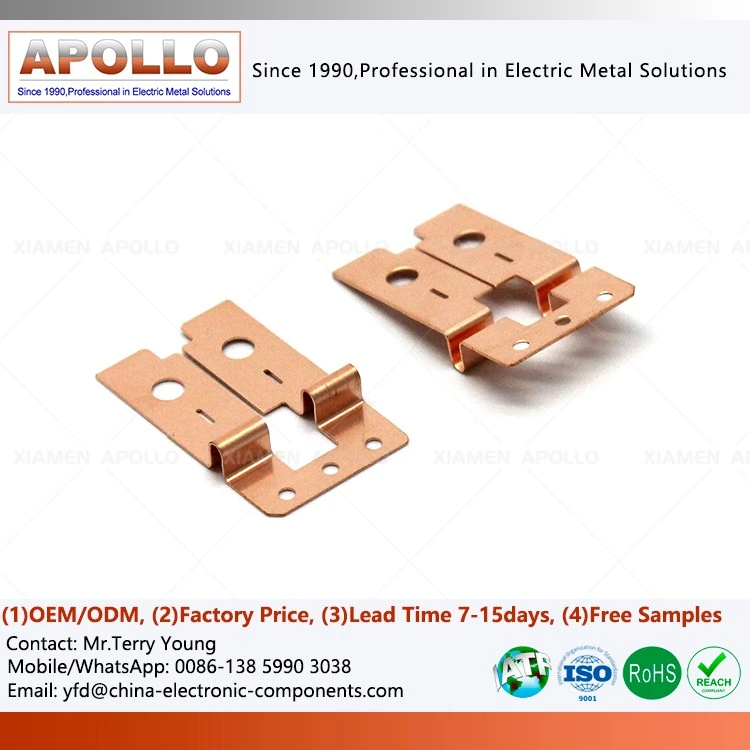

EVリレーアーマチュアプレート

EV リレーアーマチュアプレートは、高純度の電気純鉄で作られた精密磁気プレス部品です。-これは主に、新エネルギーリレー、高電圧 DC コンタクタ、磁気ラッチリレー、および新エネルギー車用の高電圧電子制御システムのヨーク、アーマチュア、磁気回路アセンブリ、および金属ケーシング構造として使用されます。-その中心的な機能は、安定した効率的な電磁回路を構築し、迅速な接続、安定した解放、長期にわたる信頼性の高い動作を可能にすることです。-新エネルギー車の高電圧システムが高電圧、小型化、高周波数に向けて継続的に開発されているため、リレーの内部磁気回路構造はもはや単なる普通のハードウェアではなくなりました。これは、製品の動作効率、温度上昇の制御、エネルギー消費レベル、寿命の安定性に直接影響を与える重要なコンポーネントです。

お問い合わせを送る

製品説明

この EV リレーのアーマチュアプレートボードは、リレーの磁気回路システムの中核となる磁気コンポーネントであり、主にアーマチュアとヨークとして使用されます。新エネルギー高電圧 DC コンタクタのハウジングと磁気シールド構造のカスタム設計も可能です。-電気自動車の高電圧システムでは、アーマチュア基板は頻繁なスイッチング、強力な電磁場、高温と湿度、振動と衝撃に耐える必要があります。材料の選択、構造の最適化、精密製造を通じて、当社は安定した信頼性の高い磁気伝導ソリューションをお客様に提供し、リレーの引き込み時間、解放時間、保持力、電気的寿命に直接影響を与えます。-

通常の炭素鋼やケイ素鋼のプレス部品とは異なり、当社は新エネルギー車の高電圧シナリオで純鉄材料を深く応用することに重点を置いており、お客様がエネルギー消費量の削減、応答の高速化、安全マージンの向上を実現できるよう支援します。{0}

製造プロセス: 精密製造により磁気安定性が向上

高速精度スタンピング

マルチステーションの連続順送金型を利用することで、電磁 EV リレー用アーマチュアの寸法公差が高速生産下でも 0.01 mm レベルに維持されることを保証し、-}自動組立ラインの厳しい一貫性要件を満たします。

ゼロ応力アニーリング技術-

スタンピング中に発生する機械的応力によりフェライト格子が破壊され、磁気特性の低下につながる可能性があります。弊社では、真空水素-で保護されたアニーリング炉を使用し、正確な温度制御プロファイルを採用して内部応力を除去し、粒子の再配列を可能にし、材料の限界まで浸透性を回復します。

表面処理と酸化防止-

EV 環境の複雑さに対処するために、当社は無電解ニッケルめっき、亜鉛-合金めっき、または環境に優しい不動態化処理を提供しています。これらは、240 ～ 480 時間の塩水噴霧テストに適合するだけでなく、コーティングが磁気回路間のギャップ制御に影響を与えないことも保証します。

Characteristics of Electrical Grade Pure Iron for EV Relay armature plate

設計上の利点: 巨視的な形状から微視的な応力まで包括的に制御

トポロジーの最適化と振動の低減	EV リレーのアーマチュア金属部品 (アーマチュア) の曲げ領域には、緩やかな R 角度遷移設計が採用されており、従来の直角曲げによって引き起こされる応力集中や格子の破れを回避します。-数百万回の衝撃を受けると、疲労寿命は指数関数的に増加します。
ダイナミックバランスとカウンターウェイト	アーマチュアプレートの非動作面を正確にブランキングすることにより、リレーアーマチュア軟磁性鉄の質量中心分布が最適化され、高速動作時の回転慣性が低減されます。-これにより、リレーの接続と解放の時間がミリ秒レベルに短縮され、消弧室にとって絶好の突破機会が得られます。-
シームレスなカプセル化と互換性	高電圧コンタクタケーシングのフランジエッジと溶接ストップの設計は、レーザー溶接とろう付けの熱影響部（HAZ）を十分に考慮しており、正確な溶接収縮許容値を確保して、消弧室の気密溶接における高い初回パス歩留り率を保証します。{{0}{0}{3}}

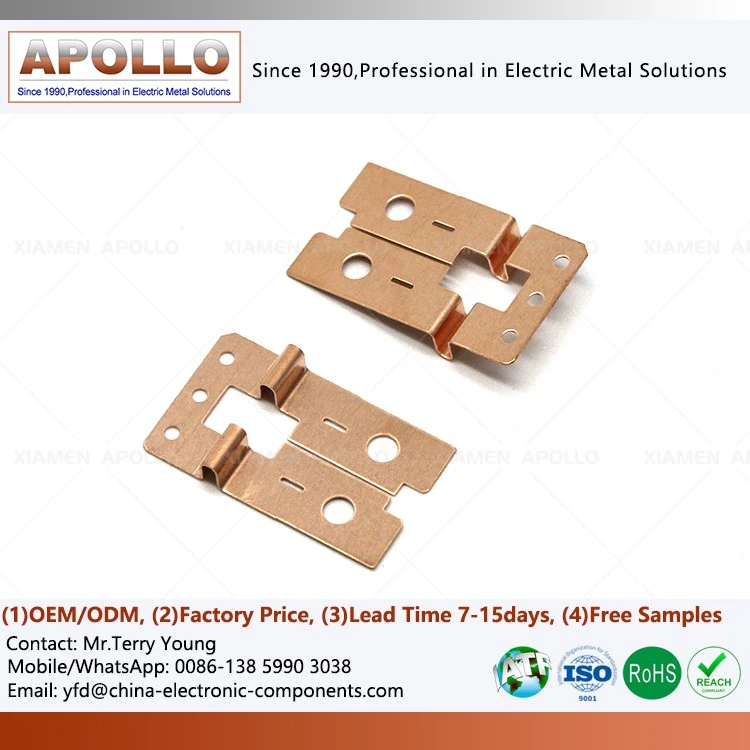

Armature for Electromagnetic EV Relay

アプリケーションの利点: 極限の動作条件向けに誕生

800V 高電圧プラットフォームに完全に適応-

電圧レベルが上昇すると、リレーの消弧能力が指数関数的に増加します。{0}当社の高純度純鉄ヨークは、より強力な磁場保持力を提供し、高電圧アークを効果的に延長して遮断し、故障を防ぎます。-

極端な温度範囲でも安定した動作

極寒の条件でのコールドスタートであっても、パワーバッテリーが全負荷で動作しているときのエンジンルーム内の高温であっても、焼きなまし純鉄プレス部品は安定した磁気特性を維持し、温度ドリフトによる遅れを回避します。

強い振動や機械的衝撃に強い

新エネルギー商用大型トラックやオフロード車の激しい振動環境は、リレーアーマチュアの純鉄板の機械的強度に負担をかけます。{0}当社の耐疲労性-曲げ設計により、アーマチュアは 30G の機械的衝撃を受けても塑性変形が起こらず、誤ったトリガーが防止されます。

Electrician Pure Iron Cold Rolled Steel for EV Relay armature plate

お問い合わせ

規格化された電気純鉄を提供するだけではありませんリレーのアーマチュア金属部品だけでなく、顧客の新しいエネルギーリレー構造、磁気回路ソリューション、自動組立のニーズに基づいた統合エンジニアリングおよび製造サポートも提供します。このサポートは、材料評価、磁気回路構造の最適化、金型開発から安定した量産まで多岐にわたり、プロジェクトが製品検証と長期信頼性の高い実装をより効率的に完了できるように支援します。-
